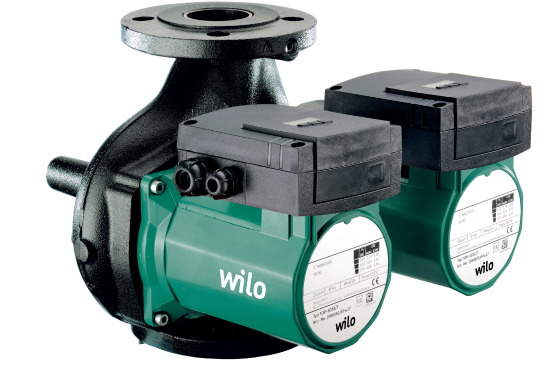

Wilo TOP-SD 80/20 DM PN10

Особенности/преимущества продукции

• Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
• Ручная регулировка мощности с 3 ступенями частоты вращения
• Сдвоенный насос может работать в режиме «основной/резервный» и в режиме параллельной работы двух насосов
• Корпус насоса с катафорезным покрытием (KTL) защищает от коррозии при образовании конденсата

Тип

Сдвоенный насос: насос с мокрым ротором - циркуляционный насос с фланцевым соединением (TOP-SD 30/5 с резьбовым соединением).

Применение

системы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения

Оснащение/функция

Режимы работы

• Переключение ступеней частоты вращения

Ручное управление

• Настройка ступеней частоты вращения: 3 ступени частоты вращения

Автоматическое управление

• Встроенная защита обмотки от перегрева (только для насосов с P2 ≤ 180 Вт)

Сигнализация и индикация

• Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P2 ≥180 Вт и предназначен для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N
• Контрольная индикация направления вращения (серийное оснащение только для 3~насосов)
• Индикация выбранной ступени частоты вращения

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

• Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).

Оснащение

• Для насосов с фланцевым подсоединением: исполнения фланца
• Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
• Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан для PN16 согласно EN 1092-2) для ответного фланца PN 6,
• Консольная конструкция (только с горизонтальным расположением вала):
• Стандартное исполнение для насосов TOP-SD 40/15, 50/15, все TOP-SD 65 и TOP-SD 80.
• Специальное исполнение для насосов TOP-SD 32/10, 40/3, 40/7, 40/10, 50/7, 50/10. Отверстие M10 для монтажа консоли по запросу.
• Встроенный перекидной клапан в корпусе насоса
• Кабельный ввод возможен с двух сторон (только для 1~ и 3~насосов с P2≥180 Вт)

Комплект поставки

• Сдвоенный насос
• С уплотнениями для резьбового соединения (только для TOP-SD 30/5)
• С подкладными шайбами фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 32 - DN 65)
• Инструкция по монтажу и эксплуатации

Технические характеристики

• Допустимый диапазон температур: от –20 до +130 °C, кратковременно (2 ч) до +140 °C (TOP-SD 80/15, 80/20: от -20 °C до +110 °C)
• Электроподключение к сети:
• 1~230 В, 50 Гц (в зависимости от типа)
• 3~230 В, 50 Гц (штекер переключения опционально)
• 3~400 В, 50 Гц
• Класс защиты IP X4D
• Резьбовое или фланцевое соединение (в зависимости от типа): от Rp 1¼ до DN 80
• Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)

Материалы

• Корпус насоса: Серый чугун
• Рабочее колесо: Синтетический материал
• Вал: Нержавеющая сталь
• Подшипники: металлографит
